Spesifikasi
Cutting Speed: 80m / min
Format Graphic Supported: DWG, DXF
Aplikasi: Laser Cutting
Kawontenan: Anyar
Cutting Thickness: 0-25mm
CNC or Not: Ya
Mode Pendinginan: Cooling Banyu
Kontrol Perangkat Lunak: Cypcut
Papan Asal: China Anhui (Daratan)
Jenama: ACCURL
Sertifikasi: CE, ISO, SGS

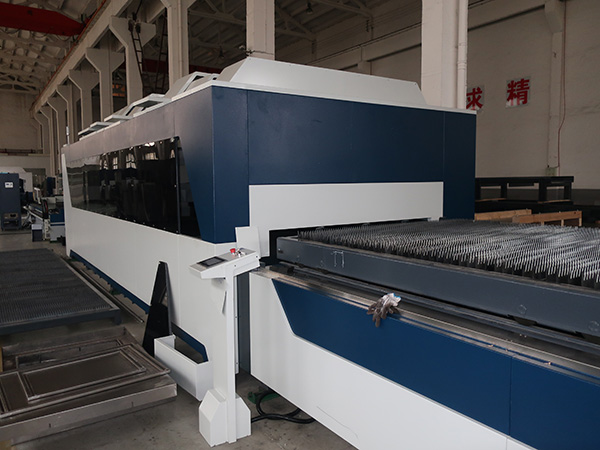

Nama produk: Fiber Laser Tube & Plate cutter
Daya listrik: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
potong bentuk: piring lan pipa
Wilayah kerja: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
Tipe: Serat Lasr Cutting
Kecepatan posisi maksimum: 80m / min
Diameter tabung pipis: 30mm-220mm
Dawane tabung: Kurang saka 6m
X, Y sumbu posisi accucy: 0.05mm
Akurasi repeatability X, Y: 0.025mm
Layanan Sawise Sales: Engineers kasedhiya kanggo mesin jaban rangkah
Keuntungan Mesin pemotong laser serat:
1. Kualitas dalan sing luwes: Titik laser sing luwih cerah lan efisiensi karya sing dhuwur, kualitas dhuwur.
2. Kacepetan maksimal: kecepatan pamotongan 2-3 kali saka mesin pemotong laser CO2 sing padha.
3. Laku stabil: diadopsi laser serat impor dunia paling dhuwur, kinerja stabil, bagian kunci bisa tekan 100.000 jam;
4. Efisiensi tinggi kanggo konversi fotoelektrik: Dibandhingake karo mesin pemotong laser CO2, mesin pemotong serat laser duwe efisiensi konversi fotoelektrik telung kali.
5. Biaya murah: Ngirit energi lan lindungi lingkungan. Tarif konversi fotoelektrik nganti 25-30%. Kurang konsumsi daya listrik, mung sekitar 20% -30% mesin pemotong laser CO2 tradisional.
6. Kurang pangopènan: transmisi kabel serat ora perlu nggambar lensa, nyimpen biaya pangopènan;
7 Operasi gampang: transmisi jalur serat, ora ana penyesuaian path optis.
Parameter Teknis
Wilayah kerja efektif (mm) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Diameter pipa maksimum | 200mm (bisa disesuaikan kanthi 600mm) | ||
Dawa pipa | 6mm | ||
Stroke Z | 120 mm | ||
Kecepatan posisi maksimum | 60 m / min | ||
X, Y akurasi aksis posisi | 0,05 mm | ||
X, Y akurasi repeatability | 0,025 mm | ||
Sumber Laser | 500w / 700w / 750w / 800w / 1000w / 1200w / 2000w | ||
Baja karbon | ≤ 10mm | ||
Baja tahan | ≤ 4mm | ||
Aluminium | ≤ 4mm | ||
Konfigurasi standar
Sumber daya serat | Raycus / IPG | ||
Serat pemotongan serat | Raytool | ||
Awak mesin | TAYOR | ||
Cross Beam | TAYOR | ||
Meja kerja | TAYOR | ||
Gear box | Apex | ||
X, Y Rack and pinion | Sweden Linden | ||
Sekrup bola | Taiwan Hiwin | ||
alur | Taiwan Hiwin | ||
Sistem pneumatik | Jepang SMC | ||
sistem pendinginan | Tayor | ||
Komponen listrik | Schneider | ||
Sistem kontrol | CypCut | ||
AC servo motor lan driver | Yaskawa | ||
Piranti lunak CAD / CAM | Smart Nest profesional | ||
Parameter panen(700w laser daya ing kasus)
Daya laser (W) | Bahan | Kekandelan (mm) | Kacepetan (m / min) | Gas pemotongan |
700W | Baja tahan | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | Baja karbon | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Total biaya listrik
Item | Daya (kw) | Total Power (kw / h) | Total biaya (usd / h) |
Laser | 2.9 | ≦ 20.9 | USD2.0 (Akun kanggo 60% total muatan) |
mesin | 9.5 | ||
chiller | 4.5 | ||
Kompresor udara | 4 |
Biaya gas
Tipe gas | Rega (USD / silinder) | Kapasitas (Min / silinder) | Biaya (USD / H) | Tetembungane |
O2 | 2.5 | 60 | 2.5 | 1mm karbon baja |
N2 | 4.2 | 15 | 16.5 | 1mm karbon baja |
Liquid N2 | 55 | 120 | 4.5 | 1mm stainless steel |
Air | 1.1 (kompresor udara) | karo kurang saka 2mm baja karbon, nglereni kualitas |
Istilah instalasi
Personil penjual bakal ngawasi instalasi minangka berikut:
1) instalasi lan perakitan
2) Posisi mesin lan meja kerja
3) Ngaktifake kabel lan hos saka titik akses layanan
4) Sambungan kabel listrik lan selang gas menyang mesin
Latihan istilah
Sawise diisi, Teknisi Seller bakal miwiti Training.
Pelanggan bakal nyedhiyakake materi lan barang sing cukup kanggo mesthekake bakal rampung.
Latihan kasebut bakal kalebu:
1) Ringkesan mesin
2) Fitur lan operasi kontrol
3) Pangopènan lan panyetelake mesin
4) Ngawasi mlaku mesin
Latihan operator mesin kasebut bebarengan karo instalasi lan komisioning, mula personel kudu siap kapan wae.
